Производство, монтаж и ввод в эксплуатацию станции водоподготовки питьевой воды в пгт. Чупа Лоухского муниципального района Республики Карелия.
Заказчик: Администрация Чупинского городского поселения, Республика Карелия, Лоухский район, пгт. Чупа, ул. Коргуева, д. 7а.
Технология: предварительное хлорирование, коагуляция, флокуляция, осветление со взвешенным слоем, механическая фильтрация, сорбция на активированном угле, обеззараживание гипохлоритом натрия.
Объем работ:
1. Разработка рабочей конструкторской документации (РКД).
2. Изготовление станции подготовки питьевой воды.
3. Доставка по адресу Республика Карелия, Лоухский район, пгт. Чупа.
4. Общестроительные работы на объекте, включая:
- Подготовка площадки строительства (спил деревьев, выкорчевание деревьев, пней, кустарников);
- Устройство щебёночного основания из щебня гранитного фракции 40-70 с расклинцовкой щебнем фракции 5-201 – 280 м2 (20*14м), h=0,2м;
- Устройство песчаной подушки по расклинцованному щебню c трамбовкой – 280 м2 (20*14м), h=0,1м;
- Укладка плит аэродромных ПАГ-14 (h=140мм) – 20 шт.;
- Сварка плит через арматуру;
- Монтаж закладных деталей анкерами – 75 шт.
5. Монтажные работы (МР) на объекте.
6. Пуско-наладочные работы под нагрузкой (ПНР) на объекте и инструктаж персонала
Производительность станции (суммарный среднесуточный расход) - 400 м³/сут.
| Показатель качества | Значение |
|---|---|
| Водородный показатель, ед. рН | 6,91 |
| Цветность, градус | 292 |
| Мутность ЕМФ | 1,9 |
| Железо, мг/дм3 | 1,22 |
| Сухой остаток, мг/дм3 | 82 |
| Нитрат-ион, мг/дм3 | 0,54 |
| Хлориды, мг/дм3 | 2,7 |
| Сульфаты, мг/дм3 | 0,87 |
| Жесткость, градус | 0,33 |
| Марганец, мг/дм3 | 0,027 |

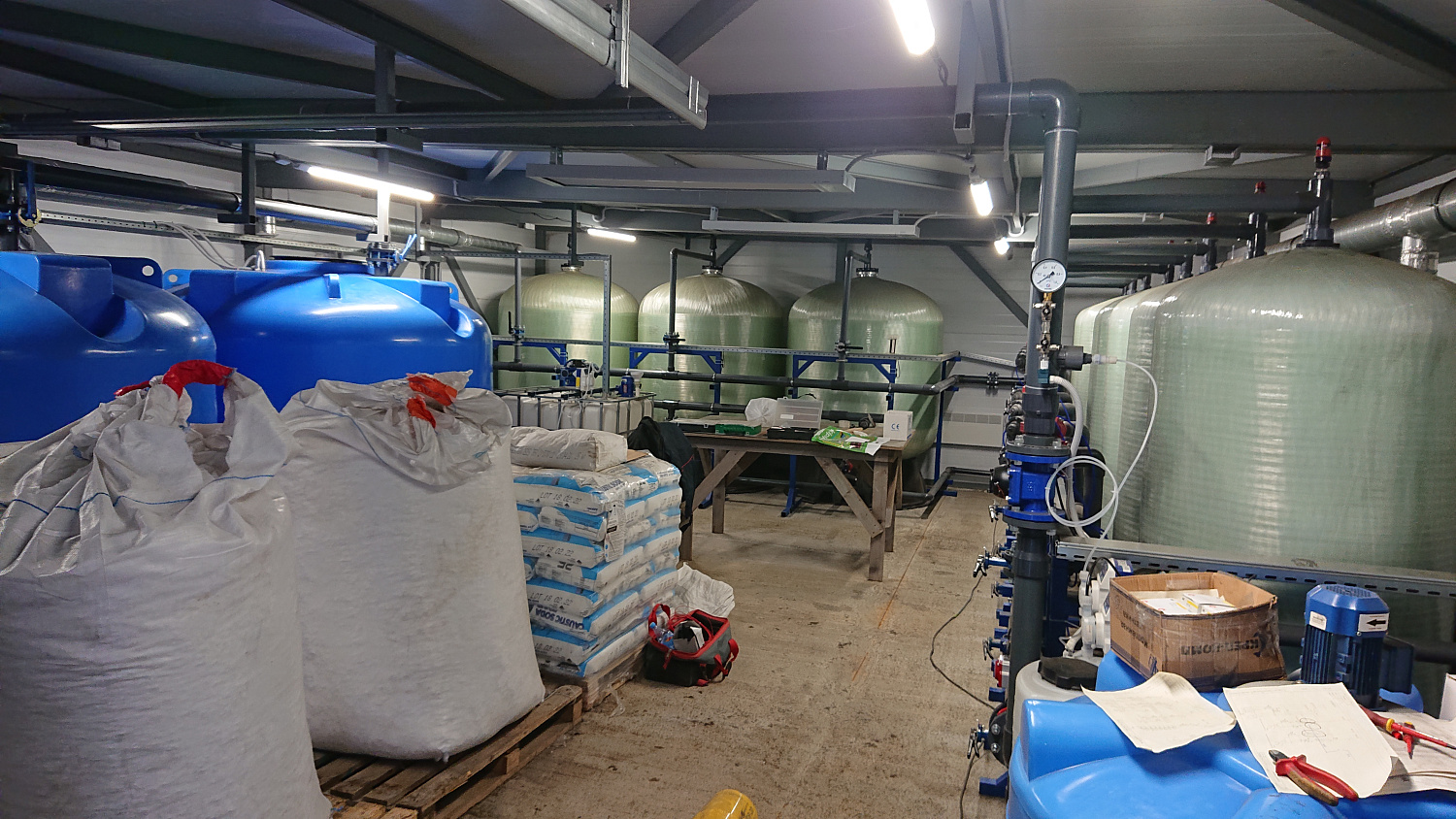

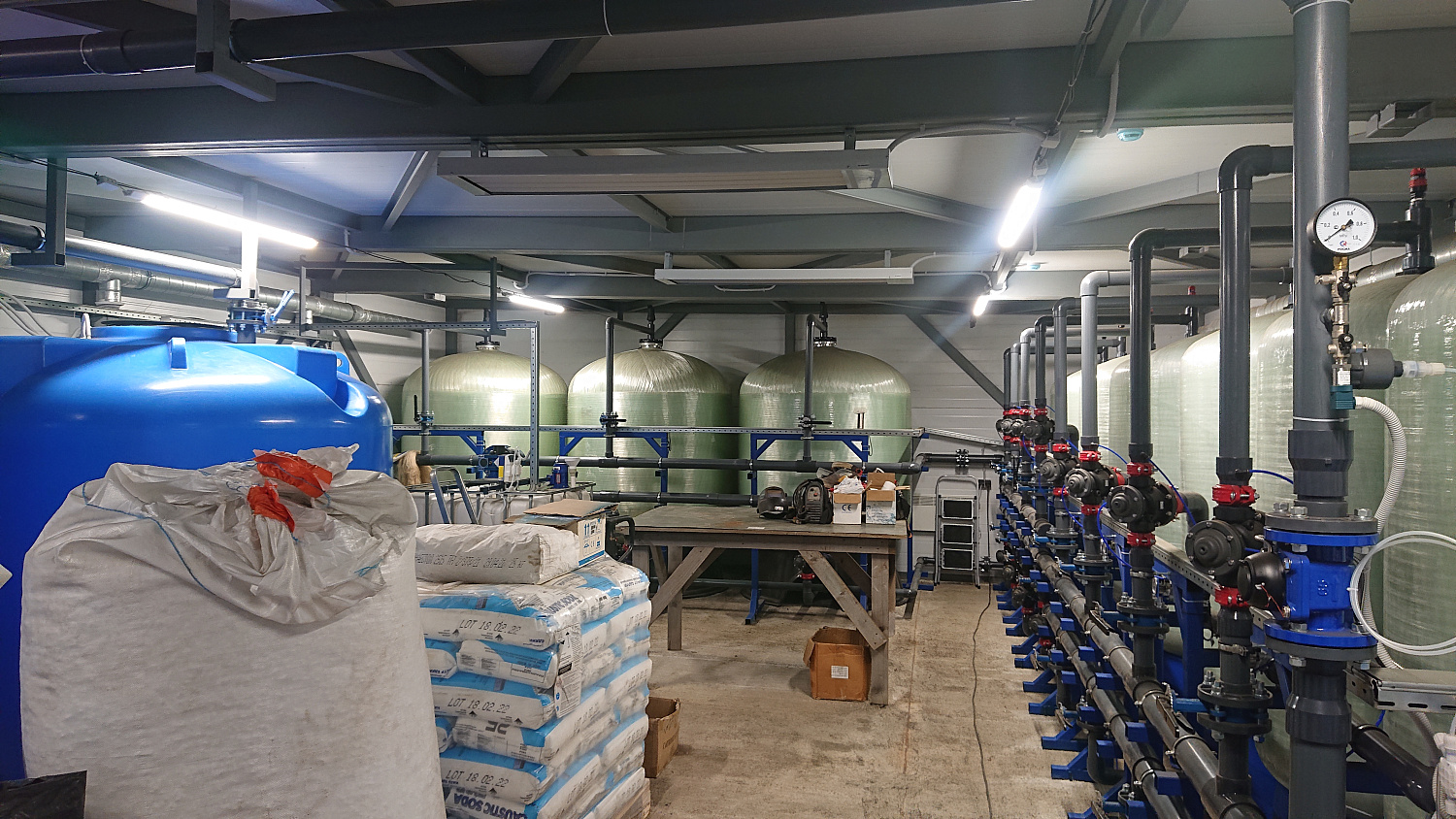

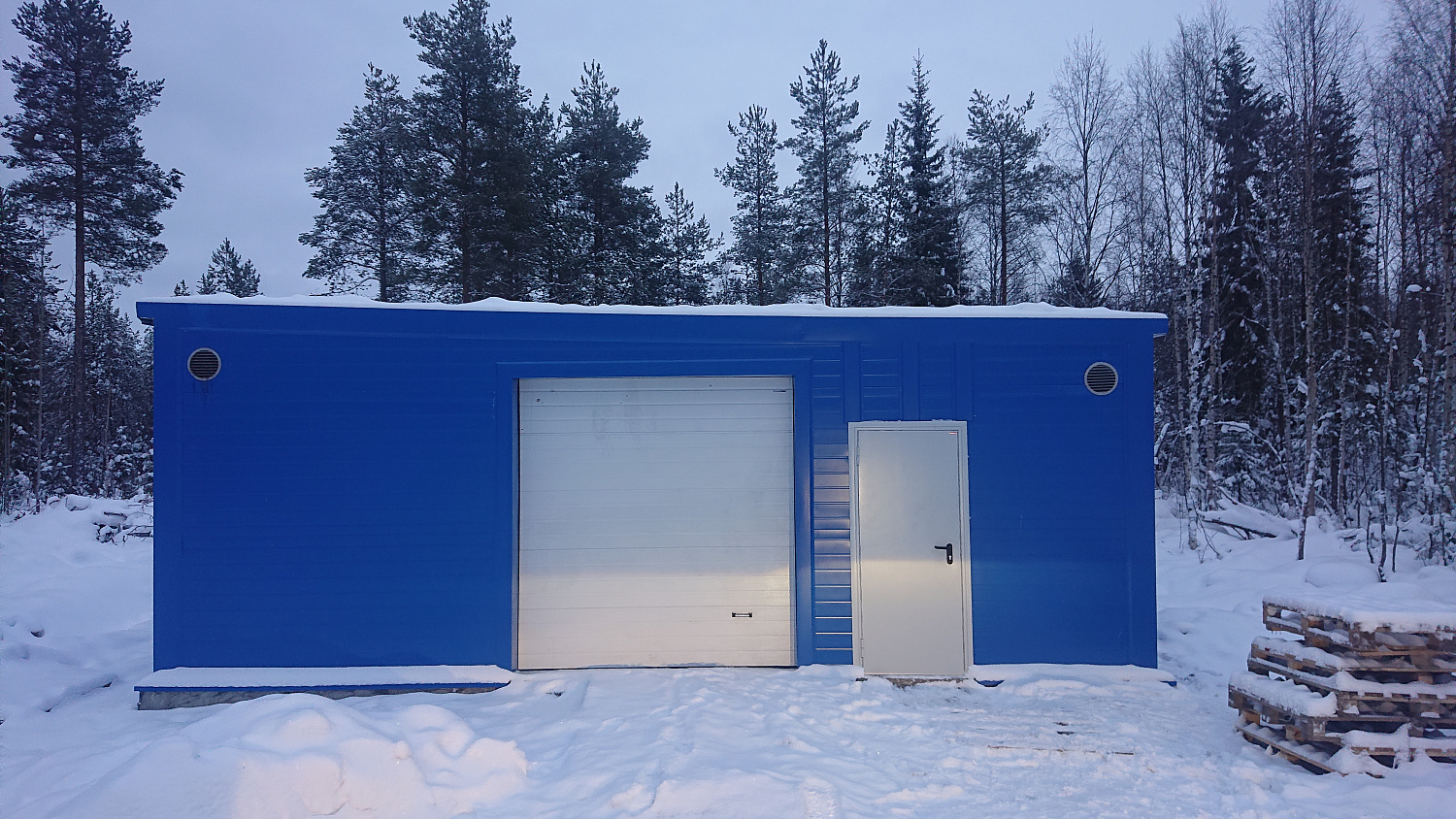

Станция подготовки питьевой воды поставлена в модульном исполнении, полной заводской готовности, в составе комплекта: утепленное здание, оборудованное инженерными системами, технологическим оборудованием, комплектом трубопроводной обвязки, запорно-регулирующей арматурой, комплектами ЗИП. Полный комплект технической документации.
Обработка воды включает в себя следующие стадии:
- химическая обработка (введение окислителя для первичного хлорирования, коагуляция, флокуляция, коррекция pH, вторичное хлорирование);
- осветление на контактных осветлителях;
- фильтрование на напорных осветлительных фильтрах;
- фильтрование на напорных сорбционных фильтрах;
- обеззараживание гипохлоритом натрия перед подачей в «Водонапорную башню».
Основное назначение АСУТП:
– обеспечение качественной очистки воды;
– контроль состояния основного и вспомогательного оборудования;
– предупреждение, обнаружение и оповещения об аварийных ситуациях;
– расчет времени наработки.
Система АСУТП состоит из следующих уровней:
– нижний уровень АСУ ТП (полевой уровень) – уровень, включающий датчики контроля параметров, исполнительные устройства, управляемые электроприводы, средства комплектной автоматики оборудования;
– средний уровень АСУ ТП (уровень процесса) – уровень функционирования автоматизированных систем управления, включающий программно-технические средства станций управления технологическим процессом на базе управляющего контроллера;

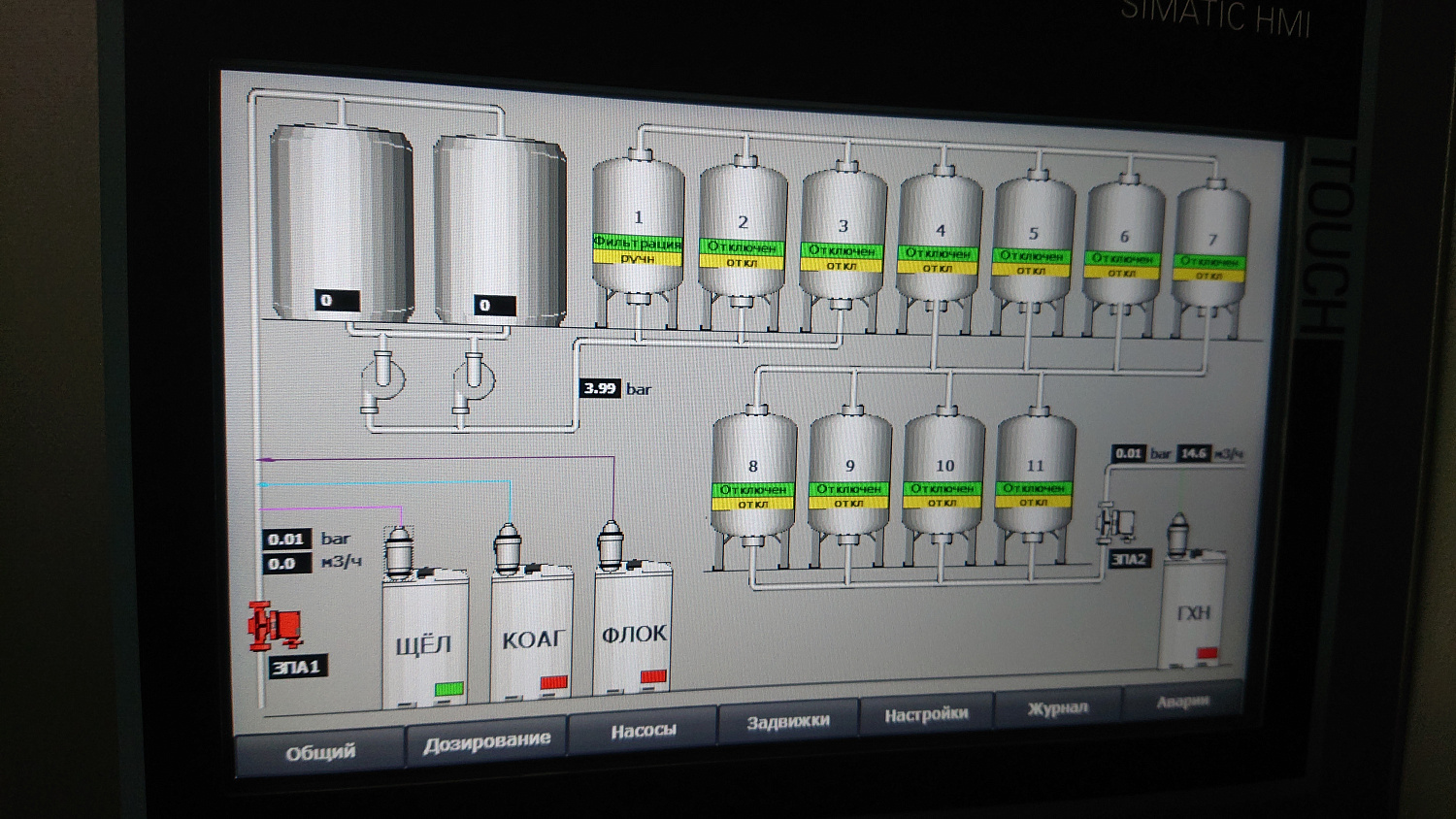

– верхний уровень АСУ ТП (уровень управления) – уровень, включающий в себя шкаф мониторинга с управляющим контроллером фирмы Schneider-Electric и АРМ оператора на базе персонального компьютера и специализированного программного обеспечения SCADA-системы.
