33.3. Принципы компоновки водоочистных комплексов

Основополагающими при решении генплана водоочистного комплекса помимо географических, топографических и геологических условий являются его производительность и состав водоочистных сооружений. На генплане показывают блок основных водоочистных сооружений, служебный корпус, реагентное хозяйство, башню промывной воды, сооружения обработки осадка, HC II подъема, хлораторную со складом хлора, резервуары чистой воды, котельную, место песковой площадки (см. рис. 33.2).
Компактное взаимное расположение отдельных водоочистных сооружений, вспомогательных помещений и оборудования на генплане комплекса должно предусматривать минимальные капиталовложения в строительство, обеспечивать максимальные удобства и экономичность эксплуатации, минимальную протяженность трубопроводов и дорожных покрытий между ними, удобство производства ремонтных работ, надежность и бесперебойность работы комплекса, возможность планомерного расширения при росте водопотребления.
На рациональное решение генерального плана водоочистного комплекса доминирующее влияние оказывает рельеф местности. Так, в целях уменьшения объема земляных работ по выемке грунта и обсыпке отдельных сооружений рекомендуется располагать в повышенных местах сооружения с высокими отметками заложения фундамента, а с малыми – в пониженных. Все основные и вспомогательные сооружения желательно располагать в виде единого комплекса (рис. 33.3), образуемого трех-, двух- и одноэтажными зданиями. Для малых водопроводов компактность расположения водоочистных сооружений и оборудования достигается их размещением на одном участке, а иногда и в одном здании с насосными станциями I и II подъема.

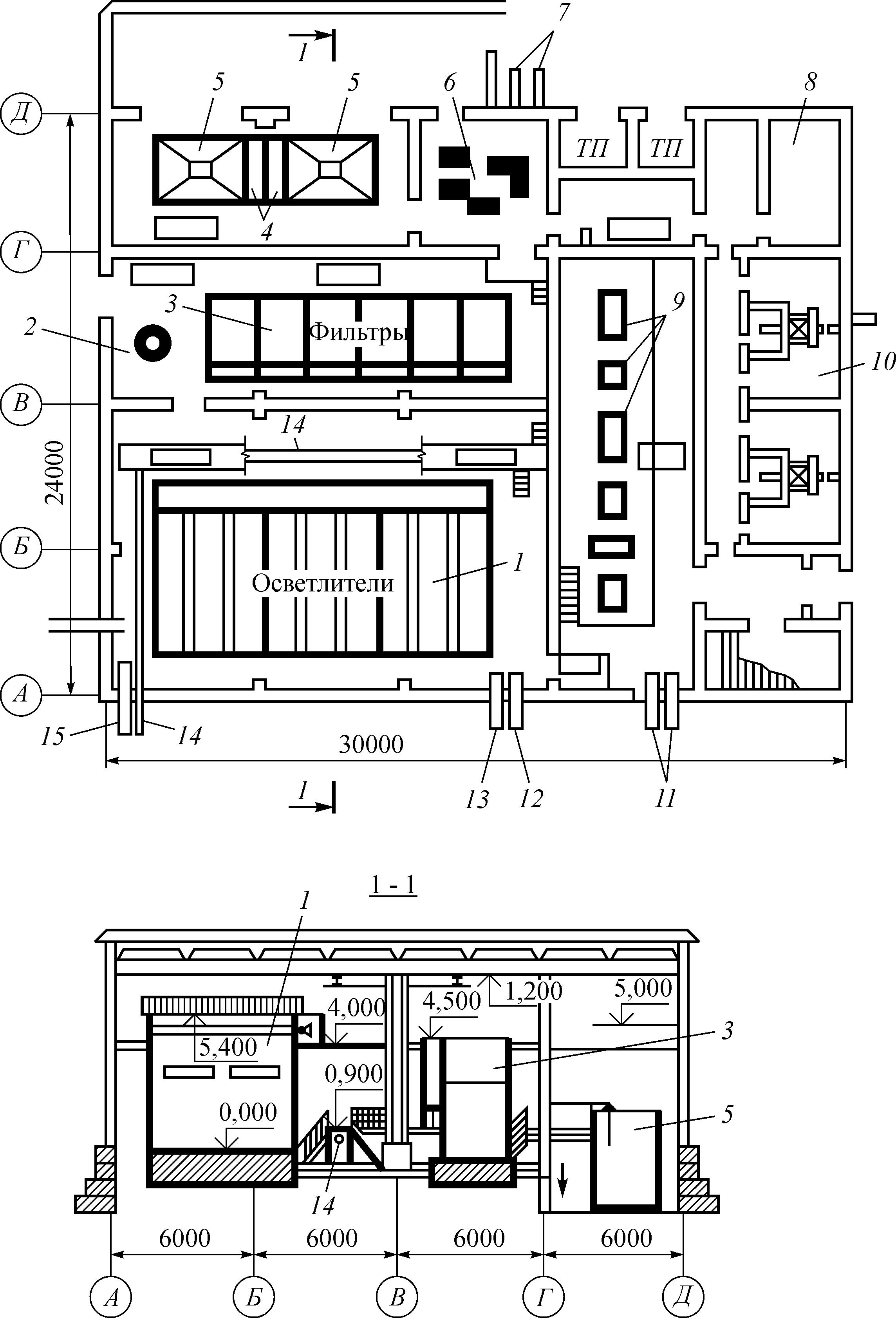

Рис. 33.3. Компоновка водоочистных сооружений: 1 – осветлители со взвешенным осадком; 2 – смеситель; 3 – скорые фильтры; 4 – расходные баки коагулянта; 5 – растворные баки-хранилища коагулянта; 6 – насосы-дозаторы и воздуходувки; 7 – подача чистой воды потребителю; 8 – мастерские; 9 – насосная станция II подъема; 10 – бытовые помещения; 11 – всасывающие трубопроводы из резервуаров чистой воды; 12 – отвод чистой воды в резервуаре; 13 – сброс осадка из осветлителей; 14 – сброс промывной воды от фильтров; 15 – подача исходной воды

    В составе сооружений повторного использования промывной воды помимо резервуара-усреднителя предусматриваются песколовка и насосы возврата осветленной воды и перекачки осадка.
    В составе сооружений обработки осадка – осветлителей (отстойников) предусмотрены резервуар приема осадка, осадкоуплотнитель с устройством медленного перемешивания, емкость сгущенного осадка и его механического обезвоживания, насосное отделение.
    При проектировании или привязке одноступенчатых схем решение генплана носит более лаконичный характер, однако ему присущи все те принципы, о которых говорилось ранее.
    На генеральный план водоочистного комплекса наносят все технологические, обслуживающие и подсобные сооружения, перечисленные выше, и, кроме того, понизительную электроподстанцию, материальный склад, песковое хозяйство, котельную, мастерские, проходную. Хлораторную, совмещенную со складом хлора, размещают в наиболее низкой части территории водоочистного комплекса на расстоянии не менее 30 м от зданий. Если сооружения размещены в здании, то на генплане показывается само здание с примыкающими к нему коммуникациями. Территория, где размещены водоочистные сооружения, ограждается с соблюдением требований СНиПа.
    Надежность работы водоочистного комплекса обеспечивается дублированием отдельных технологических сооружений и устройством обводных линий, позволяющих отключать то или иное сооружение или блок, пропуская воду в обход. При этом для водоочистных комплексов с подачей 10 тыс. м3/сут возможно отключение половины технологических сооружений, а для комплексов большей мощности – до четверти. Кроме того, необходимо предусматривать обводную линию от HC I подъема непосредственно в резервуары чистой воды.
    На генплане должны быть показаны с указанием диаметров трубопроводы исходной и фильтрованной воды; трубопроводы подачи, отвода и оборота промывной воды; промышленная и хозяйственно-бытовая канализация, хозяйственно-противопожарный водопровод, отводной трубопровод, теплосеть, кабели и другие коммуникации.
    При решении генплана водоочистного комплекса необходимо предусматривать возможность его расширения на расчетный период. С этой целью на генплане предусматривают площадку, обозначаемую пунктиром, при этом трассировка трубопроводов первой очереди должна непременно учитывать последующее расширение. Стороны здания, в направлении которых будет производиться пристройка при расширении комплекса, не должны загромождаться постройками постоянного типа, подземными сооружениями и коммуникациями. Каналы и трубы обвязки сооружений должны быть рассчитаны с запасом на возможность пропуска воды после реконструкции отдельных водоочистных сооружений или целых блоков.
    Использование технологии обработки воды в осветлителях со слоем взвешенного осадка на водоочистных комплексах производительностью до 50 тыс. м3/сут позволяет разместить в одном здании все основные технологические сооружения, реагентное хозяйство, входные устройства (вариант) и HC II подъема. При этом смесители, осветлители и фильтры выделены в отдельный зал. При большей производительности водоочистного комплекса служебные помещения выносятся в двухэтажное отдельное здание, входные устройства стыкуют с основными сооружениями или размещают в отдельно стоящем здании реагентного хозяйства. В этом случае в состав реагентного цеха включают отделения коагулирования, флокулирования, фторирования и могут быть еще отделения углевания, известкования и др. Для удобства эксплуатации служебный корпус и реагентный цех проходными галереями соединяются с блоком основных сооружений.
