Обратный осмос и нанофильтрация. 31.8. Современные технологические схемы мембранных установок

 Обратный осмос и нанофильтрация.


31.8. Современные технологические схемы мембранных установок


    Технологические схемы предочистки перед мембранными установками обратного осмоса и нанофильтрации определяются в зависимости от типа и состава исходной воды. Основные виды технологических схем, принятых в водоподготовке, представлены на рис. 31.16.
    При обработке поверхностных вод (для удаления мутности и цветности) в качестве предочистки эффективно используются установки ультрафильтрации (см. гл. 12) (рис. 31.16, а). Часто при невысоких значениях мутности исходной поверхностной воды (в том числе морской) для предочистки используются фильтры с двухслойной загрузкой, эксплуатируемые в режиме прямоточной коагуляции (контактного осветления) (рис. 31.16, б).
    При очистке подземных вод для предочистки (удаления железа) используются предварительная аэрация и механическое фильтрование (рис. 31.16, в). Во всех случаях для предотвращения образования на мембранах осадков малорастворимых солей (сульфата и карбоната кальция) в исходную воду перед мембранными установками дозируется раствор ингибитора (рис. 31.16, а–в).
    В ряде случаев, когда требуется глубокое обессоливание воды или глубокое удаление каких-либо ионов (например, ионов бора или жесткости), используются двухступенчатые схемы обратного осмоса (рис. 31.16, г).
    В подготовке воды для медицинских, фармацевтических и пищевых производств часто используются системы предочистки, включающие механические, ионообменные (умягчительные) и сорбционные фильтры (рис. 31.14, д).
    Схемы водоподготовки в различных отраслях промышленности рассмотрены в гл. 33.4 разд. 5.

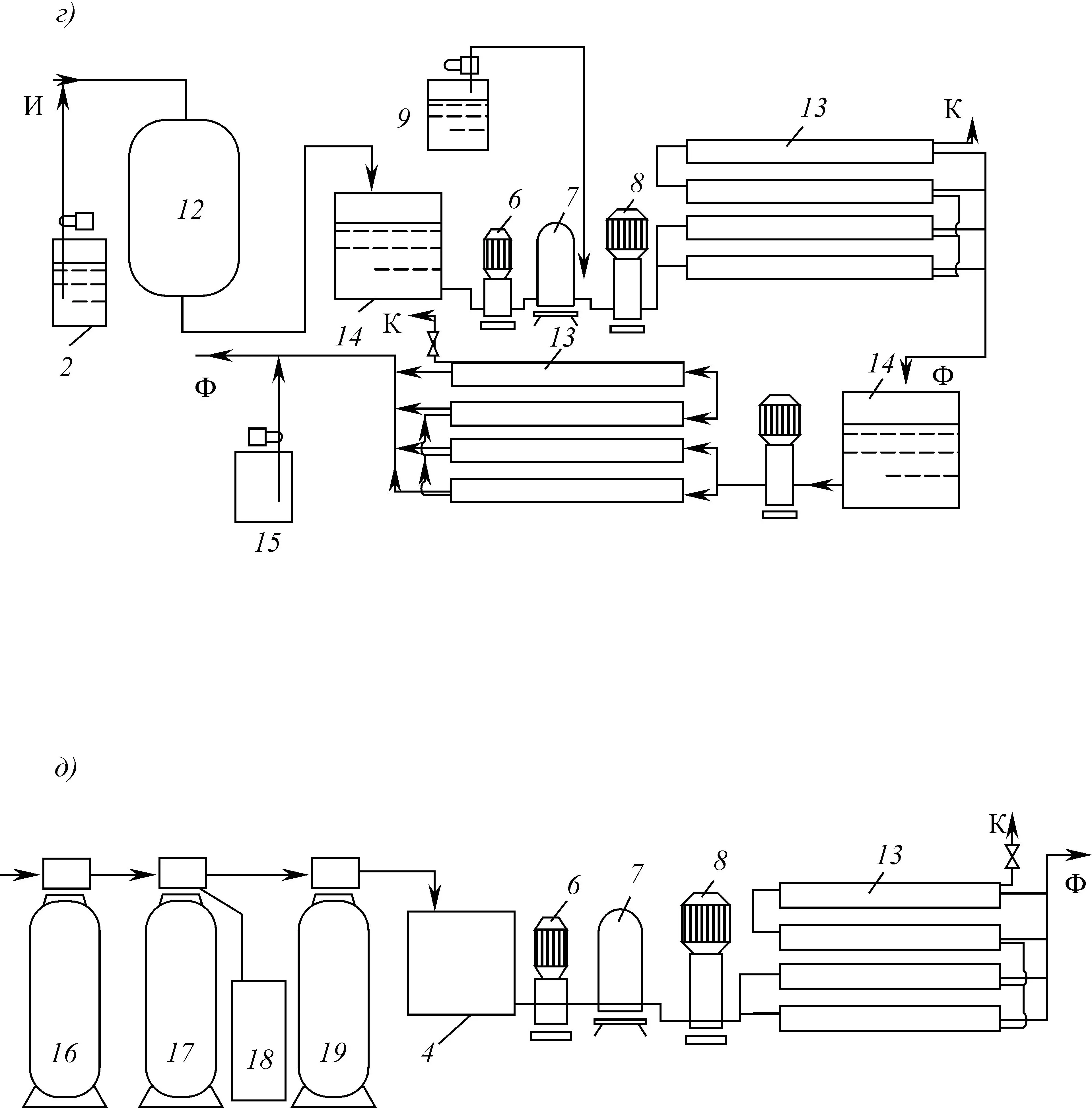

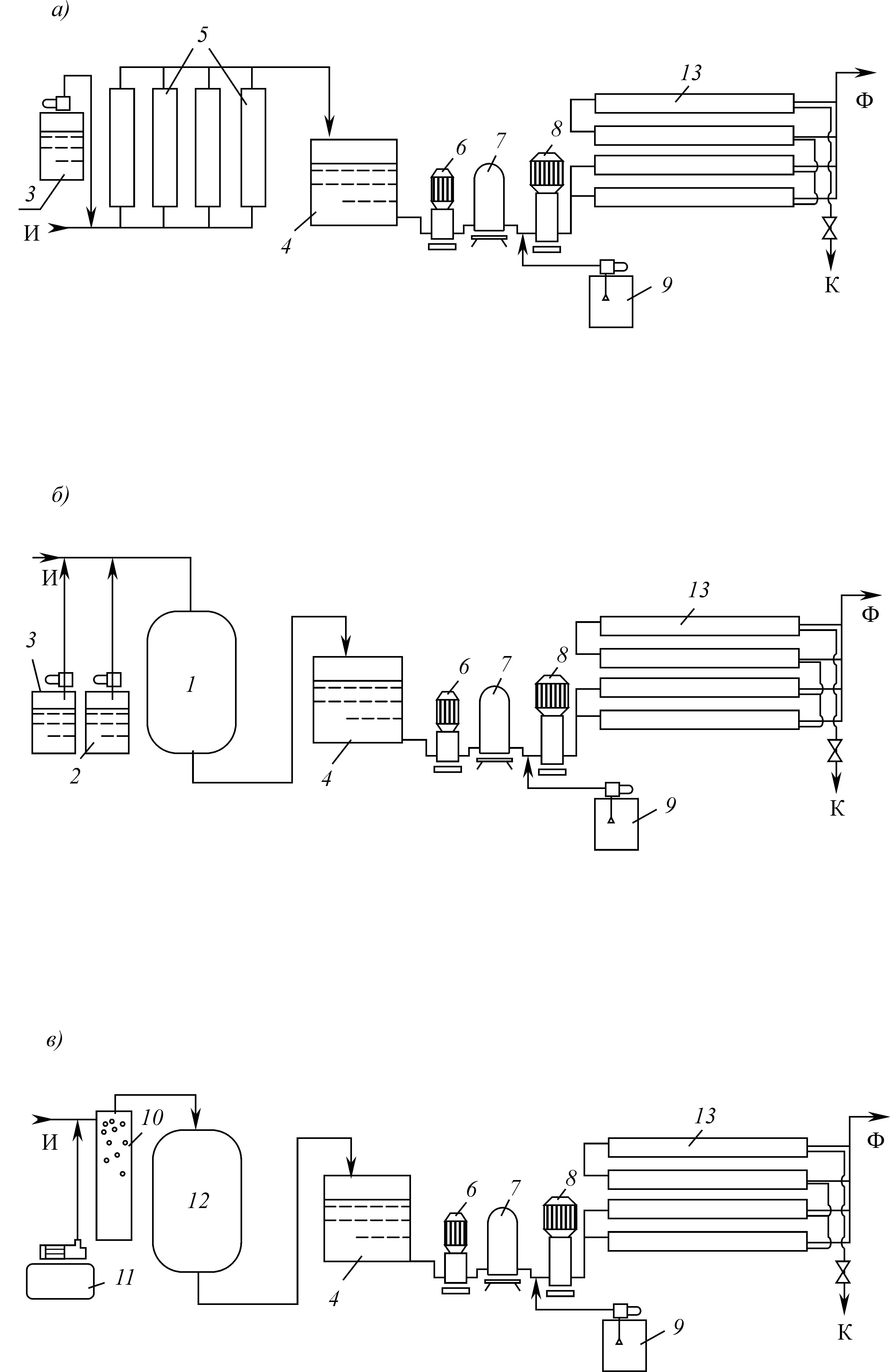

Рис. 31.16. Технологические схемы предочистки перед мембранными установками обратного осмоса и нанофильтрации: а – с применением установок ультрафильтрации; б – с использованием двухслойных фильтров; в – система обезжелезивания с аэрацией; г – система двухступенчатого обратного осмоса; д – система предочистки, включающая механические, ионообменные и сорбционные фильтры; 1 – мембранная установка; 2 – рабочий насос высокого давления; 3 – патронный предфильтр; 4 – подающий насос; 5 – бак исходной воды; 6 – ультрафильтрационные аппараты; 7 – дозатор коагулянта; 8 – двухслойный фильтр; 9 – дозатор флокулянта; 10 – механический фильтр; 11 – аэратор; 12 – компрессор; 13 – дозатор извести; 14 – механический фильтр; 15 – натрий-катионитовый фильтр; 16 – солерастворитель; 17 – сорбционный фильтр; 18 – дозатор ингибитора
